รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | ตัวอย่าง Coring SPT ความลึก 150 เมตรแบบพกพาติดสว่านตีนตะขาบ | ประเภทพลังงาน: | ดีเซล / 13.3kw |
---|---|---|---|
หมายเลขรุ่น: | เอ็กซ์วาย-1เอ | เจาะลึก: | 150ม |
การใช้งาน: | บ่อน้ำ | สี: | สีเหลือง, สีเหลืองหรือตามคำขอของคุณ |
แอปพลิเคชัน: | การสำรวจทางธรณีวิทยา | มุมเจาะ: | 90 ~ 75° |
เส้นผ่านศูนย์กลางการเจาะ: | กำหนดเอง | ขนาด: | 1100*600*500 มม. 600*650*2330 มม. |
การรับประกัน: | 12 เดือน | มีบริการหลังการขาย: | การสนับสนุนด้านเทคนิควิดีโอ |
แสงสูง: | แท่นขุดเจาะแบบตีนตะขาบแบบตีนตะขาบตัวอย่าง,แท่นขุดเจาะแบบตีนตะขาบความลึก 150 เมตร,อุปกรณ์ติดตั้งตีนตะขาบสำหรับการขุดเจาะหลุมเจาะ |

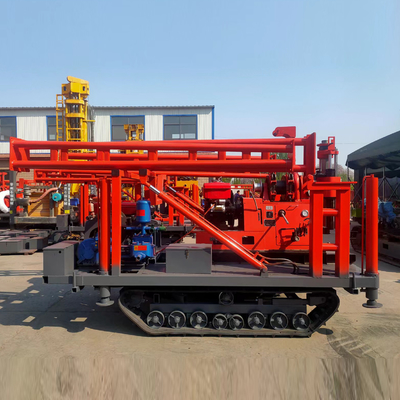

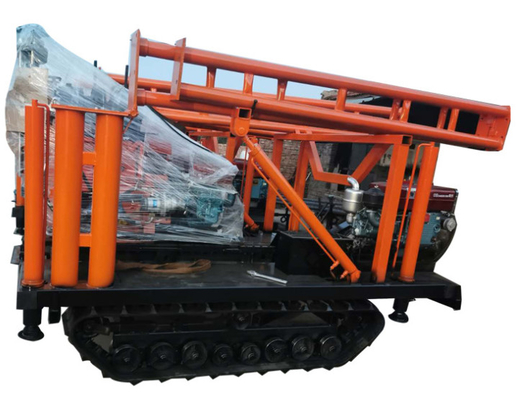

ตัวอย่าง Coring SPT ความลึก 150 เมตรแบบพกพาติดสว่านตีนตะขาบ
XY-1A บทนำแท่นเจาะแบบติดตั้งตีนตะขาบ
แท่นขุดเจาะ Xy-1a เป็นแท่นขุดเจาะแบบพกพาฟีดไฮดรอลิกความลึกการเจาะ 150 เมตรเส้นผ่านศูนย์กลางรู 150 มม. เป็นการป้อนไฮดรอลิกความเร็วสูงสายพานแรงบิดความเร็วสูงและการพกพาพร้อมปั๊มซึ่งเหมาะสำหรับการสำรวจทางธรณีวิทยาทางวิศวกรรมของ อาคารอุตสาหกรรมและงานโยธา ทางรถไฟ ไฟฟ้าพลังน้ำ การขนส่ง สะพาน ฐานรากเขื่อน และสิ่งก่อสร้างอื่นๆ
XY-1A สว่านเจาะกระแทกแบบตีนตะขาบข้อมูลทางเทคนิค
เจาะ | หัวหมุน | ||
เจาะลึก
|
Max.150m |
ความเร็วแกน
|
1010,790,470,295,140(รอบ/นาที) |
เส้นผ่านศูนย์กลางรู
|
Max.150m | จังหวะแกนหมุน | 450กม |
เส้นผ่านศูนย์กลางของสว่าน | 42 มม | แกนดึงลง | สูงสุด 15KN |
ช่วงมุม | 90-75 | ความสามารถในการยกแกนหมุน | สูงสุด25KN |
ปั้มน้ำมัน | ปั๊มน้ำ | ||
แบบอย่าง | YBC-12/125 | แบบอย่าง | ปั๊มลูกสูบแบบลูกสูบเดี่ยวแบบลูกสูบแนวนอน |
จัดอันดับความดัน | 12.5 เมกะปาสคาล | ความกดดันจากการทำงาน | สูงสุด1.25 เมกะปาสคาล |
ความเร็วในการไหล | 8มล./รอบ | ||
ความเร็วสูงสุด | 1500r/นาที | ||
รอก | พลังงาน (ดีเซล) | ||
สูงสุดกำลังยก | 15KN | รุ่น (เครื่องยนต์ดีเซล | ZS1105 |
การปฏิวัติการยกกลอง |
121,76,36(รอบ/นาที)
|
กำลังไฟ | 12.1KW |
เส้นผ่านศูนย์กลางของดรัม | 140มม | ความเร็วสูงสุด | 2200r/ม |
น้ำหนัก | ประมาณ 600KG | ||
ขนาด | 1620*970*1560มม |
XY-1A ข้อดีของแท่นขุดเจาะแบบติดตั้งตีนตะขาบ
1. มีกลไกการให้อาหารอัตโนมัติแบบไฮดรอลิกเพื่อปรับปรุงประสิทธิภาพการเจาะและลดความเข้มของแรงงาน
2. ใช้กลไกหนีบบัตรลูกแทนหัวจับ และสามารถใช้แถบไม่หยุด ใช้งานง่าย ปลอดภัย และเชื่อถือได้
3. รอกติดตั้งโครงเพื่อสร้างโครงสร้างดาวรองรับสองด้านที่สามารถทนต่อแรงกระแทกได้ดี
4. การวางตำแหน่งตลับลูกปืนสี่ชุดของกล่องเพลาแนวตั้งทำให้มั่นใจได้ว่า gyrator มีความแข็งแกร่งเพียงพอที่จะจัดการกับสภาพทางธรณีวิทยาที่ซับซ้อน เช่น ชั้นกรวดและชั้นกรวด
5.เครื่องนี้ใช้คลัตช์เรียวซึ่งมีลักษณะของแรงบิดในการส่งสูง ใช้งานสะดวก และไม่ต้องบำรุงรักษา
การใช้งานและขอบเขตของแท่นขุดเจาะแบบติดตั้งตีนตะขาบ XY-1A
แท่นขุดเจาะ XY-1A ส่วนใหญ่จะใช้สำหรับการตรวจสอบและสำรวจทั่วไปทางธรณีวิทยา การสำรวจฐานรากของถนนและอาคารสูง ชนิดของรูในโครงสร้างคอนกรีต เขื่อนกั้นแม่น้ำ อุณหภูมิโลก เครื่องปรับอากาศส่วนกลาง ฯลฯ XY-1 ซีรี่ส์เป็นแกนหลักสำหรับการขุดเจาะธรณีเทคนิค แท่นขุดเจาะที่เหมาะสมที่สุดสำหรับการขุดเจาะหลุมเจาะในการก่อสร้างทางภูมิศาสตร์และการขุดเจาะสำรวจทางด้านเทคนิคธรณีในโครงการต่างๆ เช่น การสร้างงานโยธา การก่อสร้างทางรถไฟ ไฟฟ้าพลังน้ำ ทางหลวง สะพาน และเขื่อน เป็นต้น โดยทั่วไปแล้ว แท่นขุดเจาะนี้ส่วนใหญ่จะใช้สำหรับ:
Core Tube - เครื่องมือคว้านรู
1. ท่อแกนชั้นเดียว
เครื่องมือเจาะท่อเดี่ยวมีโครงสร้างที่เรียบง่ายและสะดวกในการใช้งานเป็นเครื่องมือคว้านทั่วไปสำหรับการเจาะโลหะผสมแข็งและการเจาะอนุภาคเหล็กของเหลวชะล้างในเครื่องมือเจาะท่อเดียวจะถูกส่งเข้าไปในท่อแกนโดยท่อเจาะอุปกรณ์เสริมดอกสว่านที่พุ่งตรงไปที่ส่วนบนของแกน และแรงกระแทกและแรงเสียดทานของแกนที่เกิดจากการหมุนของท่อแกน ทำให้สึกหรอและฉีกขาดของแกนได้ง่ายมาก ดังนั้นจึงใช้ได้กับชิ้นส่วนที่ค่อนข้างสมบูรณ์และมั่นคงเท่านั้น การก่อตัว
2. หลอดแกนคู่
ท่อแกนสองชั้นเกิดขึ้นจากการเพิ่มแกนที่มีท่อ (ท่อด้านใน) เข้ากับท่อแกนเดิม (ท่อด้านนอก)ตามว่าท่อด้านในหมุนระหว่างการเจาะหรือไม่ สามารถแบ่งออกได้เป็นสองประเภท: การแสดงสองครั้งและการแสดงเดี่ยว:
ท่อแกนคู่ทำหน้าที่สองชั้น (ท่อคู่ทำหน้าที่สองทาง) - ท่อด้านนอกหมุนและท่อด้านในหมุนด้วย
ท่อแกนเดี่ยวทำหน้าที่เดี่ยวสองชั้น (ท่อคู่ทำหน้าที่เดี่ยว) - ท่อด้านนอกหมุนแต่ท่อด้านในไม่หมุน
ท่อแกนสองชั้นสามารถแยกการขจัดคราบสกปรกของน้ำยาล้างออกจากแกนได้การแยกน้ำแบบท่อคู่ที่ทำหน้าที่สองครั้งโดยไม่มีการแยกการสั่นสะเทือน ใช้สำหรับการก่อตัวที่อ่อนนุ่ม หลวม และสึกกร่อนง่ายท่อคู่ที่ทำหน้าที่เดี่ยวสามารถแยกน้ำและการสั่นสะเทือนได้ และขอบเขตของการใช้งานก็กว้างขวางมากขึ้นโดยทั่วไป อุปกรณ์เสริมดอกสว่านของดอกสว่านแบบท่อคู่แบบเดี่ยวจะใช้สำหรับการเจาะด้วยเพชร
