รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภท: | ชุดประกอบสว่านไจเรเตอร์ | หมายเลขรุ่น: | GK-180 / GK 200 / XY-1A / XY-1B |
|---|---|---|---|
| การใช้งาน: | เครื่องเจาะทางธรณีวิทยา | certification: | ISO9001 |
| การใช้งาน: | รถยนต์ | สี: | ความต้องการของลูกค้า |
| เน้น: | ชิ้นส่วนอุปกรณ์ขุดเจาะ,อุปกรณ์เสริมแท่นขุดเจาะ |
||
| คุณลักษณะ | ค่า |
|---|---|
| ประเภท | ชุดสว่านหมุน |
| หมายเลขรุ่น | GK-180 / GK 200 / XY-1A / XY-1B |
| การใช้งาน | เครื่องขุดเจาะทางธรณีวิทยา, รถยนต์ |
| การรับรอง | ISO9001 |
| สี | ตามที่ลูกค้าต้องการ |

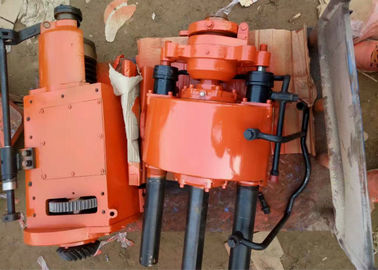

โครงสร้าง: ชิ้นส่วนส่วนใหญ่ของชุดสว่านหมุนจะถูกติดตั้งอยู่ในกล่องเพลาแนวตั้ง เฟืองดอกจอกขนาดเล็กจะติดตั้งอยู่บนเพลาเฟืองด้านในผ่านร่องลิ่ม เบาะรองรับวงแหวนมีสลักเกลียวรูปตัว "T" แบบวงแหวนและรวมกับสลักเกลียวรูปตัว "T" ห้าตัว ปลอกหุ้มจะถูกยึด และสามารถคลายน็อตบนสลักเกลียวรูปตัว "T" เพื่อปรับมุมเอียงของชุดสว่านหมุนเพื่อให้ได้การเจาะแบบมุมเอียง
| รุ่น GK-200 | |
|---|---|
| ความลึกในการเจาะ | สูงสุด 200 เมตร |
| ความเร็วแกนหมุน | (4 สปีด) 115 230 505 1010 รอบ/นาที |
| เส้นผ่านศูนย์กลางรู | สูงสุด 300 มม. |
| ระยะชักแกนหมุน | 450 มม. |
| เส้นผ่านศูนย์กลางก้านเจาะ | 50 มม. |
| แรงกดแกนหมุน | สูงสุด 15KN |
| กำลังยกแกนหมุน | สูงสุด 25KN |
| ช่วงมุม | 90-75 |
| ปั๊มน้ำมัน | ปั๊มน้ำ | ||
|---|---|---|---|
| รุ่น | YBC-20/125 | รุ่น | ปั๊มลูกสูบแบบลูกสูบเดี่ยวแนวนอน |
| แรงดันที่กำหนด | 12.5Mpa | แรงดันใช้งาน | สูงสุด 1.2Mpa |
| อัตราการไหล | 20 มล./รอบ | ||
| ความเร็วที่กำหนด | 2000 รอบ/นาที | ||
| รอก | กำลัง (ดีเซล) | ||
|---|---|---|---|
| กำลังยกสูงสุด | 15KN | รุ่น (เครื่องยนต์ดีเซล) | 1115 |
| รอบการหมุนของดรัมยก | 20.39.85.170 รอบ/นาที | กำลังที่กำหนด | 20KW |
| เส้นผ่านศูนย์กลางดรัม | 140 มม. | ความเร็วที่กำหนด | 2200 รอบ/นาที |
น้ำหนัก: ประมาณ 525 กก.
ขนาด: 1433x697x1273 มม.
การเชื่อมต่อระหว่างชุดสว่านหมุนและกระปุกเกียร์คือการยึดเบาะรองรับป้อมปืนเข้ากับตัวกระปุกเกียร์ด้วยสลักเกลียว 8 ตัว เฟืองดอกจอกขนาดใหญ่เชื่อมต่อกับปลอกเพลาแนวตั้งผ่านลิ่ม และปลอกเพลาแนวตั้งเชื่อมต่อกับรถแนวตั้งผ่านรูหกเหลี่ยม ทำให้เพลาแนวตั้งหมุน เพลาแนวตั้งสามารถเคลื่อนที่ตามแนวแกนได้ และการเคลื่อนที่นี้จะเกิดขึ้นจากการดันก้านลูกสูบและคานเข้าสู่ห้องด้านบนหรือห้องด้านล่างของกระบอกสูบ
เพลาบนสุดจะสิ้นสุดด้วยปลอกบนสุด และปลอกบนสุดจะมีลูกบอลเหล็กหกลูก เมื่อกดที่จับป้องกันการหมุนลง ลูกบอลเหล็กหกลูกจะถูกดันเข้าหาศูนย์กลางของเพลาแนวตั้งผ่านปลอกด้านใน และร่องสื่อสารรูปครึ่งวงกลมของก้านเจาะจะฝังอยู่ในเพลาบนสุด ด้านใน ก้านเจาะจะถูกหนีบเข้ากับเครื่องเพื่อเคลื่อนที่ของดอกสว่าน เมื่อยกที่จับขึ้น ลูกบอลเหล็กจะหลุดออกจากก้านเจาะและสามารถกลับด้านได้
เพื่อแสดงมาตราส่วนของระยะชักเพลาแนวตั้ง ปลอกบนสุดที่มีรูหกเหลี่ยมจะอยู่ที่ปลายด้านบนของเพลาแนวตั้ง และการหมุนสามารถส่งไปยังก้านเจาะของเครื่องจักรหกเหลี่ยมได้
Jinzhou Shitan Machinery Equipment Co., Ltd. ผลิตภัณฑ์หลัก:
แท่นขุดเจาะลม / แท่นขุดเจาะลม (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 และแท่นขุดเจาะบ่อน้ำลมอื่นๆ), แท่นขุดเจาะบ่อน้ำแบบตีนตะขาบ / แท่นขุดเจาะแบบติดตั้งบนรถพ่วง / แท่นขุดเจาะบ่อน้ำ / เครื่องเจาะบ่อน้ำไฮดรอลิก / อุปกรณ์ขุดเจาะหินแข็ง / แท่นขุดเจาะแกนเพชร / แท่นขุดเจาะทางธรณีวิทยา / แท่นขุดเจาะสำรวจดิน / แท่นขุดเจาะบ่อน้ำแบบพกพา (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 และแท่นขุดเจาะแบบกระแทก 30, แท่นขุดเจาะอุโมงค์ซีรีส์ ZLJ และเครื่องขุดเจาะทางธรณีวิทยาอื่นๆ) ชุดตีนตะขาบ, ปั๊มโคลนเจาะ (ปั๊มโคลนเจาะซีรีส์ BW150, BW160, BW200, BW250, BW850), คอมเพรสเซอร์ลมเจาะ, ดอกสว่านบ่อน้ำ (ดอกสว่าน PDC, ดอกสว่าน Tricone, ดอกสว่าน DTH Button), ก้านเจาะบ่อน้ำ, อะไหล่แท่นขุดเจาะ (ก้านเจาะ, ข้อต่อก้านเจาะ, ท่อปลอก, ข้อต่อปลอก, ท่อแกน, ข้อต่อท่อแกน, ตัวยก, ค้อนตกอัตโนมัติ, ตัวอย่าง, เครื่องมือ SPT, ประแจ, ส้อมรอง, ข้อต่อล็อค), รถขนย้ายตีนตะขาบ
คุณภาพดี บริการหลังการขายมืออาชีพ ยินดีรับคำสั่งซื้อ
