รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | GK 200 Core Drill Rig การสำรวจวิศวกรรมเครื่องยนต์ดีเซลสำหรับเก็บตัวอย่าง | ความลึกของการเจาะ: | 200 เมตร |
|---|---|---|---|
| เส้นผ่านศูนย์กลางการเจาะ: | 295มม | แอปพลิเคชัน: | SPT เจาะ สำรวจ เจาะบ่อน้ำ |
| OEM: | ยอมรับได้ | สี: | สีเหลือง, สีฟ้า, สีแดง |
| บริการหลังการขาย: | การสนับสนุนวิดีโอ | การรับประกัน: | 12 เดือน |
| ประเภทขับเคลื่อน: | เครื่องยนต์ดีเซล | แรงดันไฟฟ้า: | 220/110V |
| แสงสูง: | 200m Core Drill Rig,การเก็บตัวอย่าง Core Drill Rig,การเก็บตัวอย่าง Rig การสำรวจ |
||

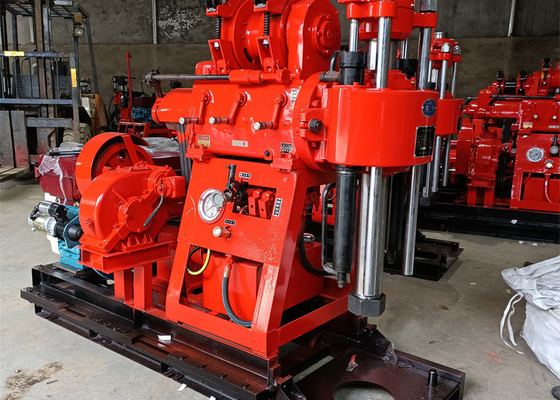

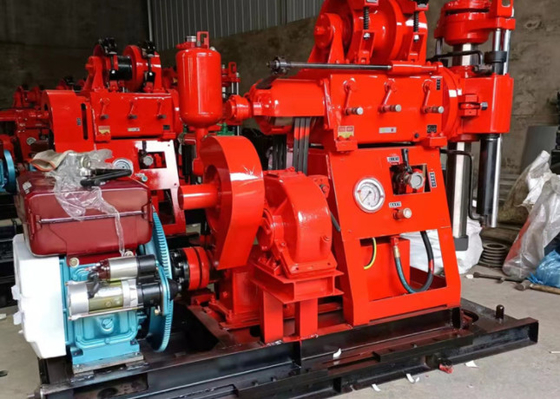

GK 200 Core Drill Rig การสำรวจวิศวกรรมเครื่องยนต์ดีเซลสำหรับเก็บตัวอย่าง
GK 200 Core Drilling Rig รายละเอียดสินค้า:
เครื่องเจาะ Gk-200-2 ใช้กันอย่างแพร่หลายและการป้อนไฮดรอลิกซึ่งมีลักษณะของกำลังขนาดใหญ่ แรงยกขนาดใหญ่ (2T) และแรงบิดในการส่งสูงแท่นขุดเจาะสำหรับการสำรวจทั่วไปและการตรวจสอบแหล่งแร่ดิน การสำรวจทางธรณีวิทยาทางวิศวกรรม และหลุมตรวจสอบโครงสร้างคอนกรีตอุปกรณ์นี้ติดตั้งลูกบอลบนกลไกการยึดตลับเทปและแกนด้านข้าง 6 อัน สามารถเปลี่ยนแกนได้โดยไม่ต้องปิดเครื่อง ประสิทธิภาพในการทำงานสูง ปลอดภัยและวางใจได้ มาพร้อมตัวบ่งชี้ความดันมาตรวัดความดันด้านล่างของรู และควบคุมสถานะภายในรูได้ง่าย
แท่นเจาะแกน GK 200พารามิเตอร์ผลิตภัณฑ์:
เส้นผ่านศูนย์กลางรูเจาะ | 75,91,110,130,150,300มม |
เจาะลึก | 200,150,100,70,50,30ม |
เส้นผ่านศูนย์กลางท่อเจาะ | 42,50,60มม |
ช่วงมุม | 90°-75° |
ขนาด (ยาว * กว้าง * สูง) | 1433*697*1273มม |
น้ำหนัก (ไม่รวมหน่วยพลังงาน) | 525กก |
ไจเรเตอร์ | |
ความเร็วแกนหมุน (4 สปีด) | 71, 142, 310, 620 รอบ/นาที |
จังหวะแกนหมุน | 450มม |
ความเร็วสูงสุดของแกนหมุนขึ้น (ไม่มีโหลด) | 0.05 ม./วินาที |
ความเร็วสูงสุดของแกนหมุนลง (ไม่มีโหลด) | 0.067 ม./วินาที |
แรงป้อนสูงสุดของแกนหมุน | 15KN |
แรงยกสูงสุดของแกนหมุน | 25KN |
แรงบิดเอาต์พุตสูงสุดของแกนหมุน | 1.25KN.M |
รอก (กว้าน) | |
กำลังยกสูงสุด (เชือกเส้นเดียว) | 15KN |
ความเร็ว | 19, 38, 84, 168 รอบ/นาที |
ความเร็วเชิงเส้นของรอกกลอง (สองระดับ) | 0.166, 0.331, 0.733, 1.465m/s |
กลอง | 140มม |
ลวดสลิงขนาดเส้นผ่าศูนย์กลาง | 9.3ม |
ความสามารถของลวดสลิง | 35 ม |
เส้นผ่าศูนย์กลางเบรค | 252มม |
ความกว้างของสายพานเบรค | 50 มม |
ปั้มน้ำมัน | |
แบบอย่าง | YBC-12/125 |
จัดอันดับความดัน | 12.5 เมกะปาสคาล |
การกระจัด | 12มล./รอบ |
ความเร็วสูงสุด | 2000r/นาที |
พลังงาน (เครื่องยนต์ดีเซลหรือมอเตอร์) | |
รุ่น (เครื่องยนต์ดีเซล) | ZS1115 |
กำลังไฟ | 16.2กิโลวัตต์ |
ความเร็วสูงสุด | 2200r/นาที |
รุ่น (มอเตอร์) | Y160-4 |
แท่นเจาะแกน GK 200ข้อดีของผลิตภัณฑ์
ดอกสว่านเพชร, ดอกสว่านโลหะผสมและดอกสว่านลูกกลิ้งเหล็กและอื่น ๆ สำหรับการเจาะตามโครงสร้างทางธรณีวิทยาที่แตกต่างกัน
เมื่อรูสุดท้ายมีเส้นผ่านศูนย์กลาง 75 มม. และ 46 มม. ตามลำดับ ความลึกของรูที่กำหนดคือ 100 ม. และ 180 ม. ความลึกสูงสุดต้องไม่เกิน 110% ของความลึกที่เจาะในแต่ละรูเส้นผ่านศูนย์กลางรูสูงสุดที่อนุญาตคือ 150 มม
ด้วยกลไกการป้อนไฮดรอลิก ปรับปรุงประสิทธิภาพการเจาะ ลดความเข้มแรงงานของคนงาน
เครื่องเจาะมีข้อได้เปรียบของโครงสร้างที่กะทัดรัด, ขนาดเล็ก, น้ำหนักเบา, เคลื่อนย้ายสะดวก, การสลายตัวและแข็งแรง, เหมาะสำหรับพื้นที่ราบหรือภูเขา. ใช้เคลลี่ขนาดใหญ่, ท่อนำทางคู่.เพิ่มความเสถียร
แท่นเจาะแกน GK 200การใช้งานแท่นขุดเจาะ
1. ระบบส่งกำลังไฮดรอลิกของแท่นขุดเจาะใช้พลังงานอย่างมีประสิทธิภาพทำให้สูญเสียกำลังโดยรวมเพียงเล็กน้อยและต้นทุนการขุดเจาะต่ำ
ขั้นตอนการเก็บตัวอย่างดิน
แบ่งเขตข้อมูลออกเป็นหน่วยที่เป็นเนื้อเดียวกันตามการสังเกตด้วยสายตาและประสบการณ์ของเกษตรกร
นำขยะออกจากพื้นผิวที่จุดสุ่มตัวอย่าง
ขับสว่านไถพรวนลึก 15 ซม. แล้ววาดตัวอย่างดิน
เก็บตัวอย่างอย่างน้อย 10 ถึง 15 ตัวอย่างจากหน่วยเก็บตัวอย่างแต่ละหน่วยและวางในถังหรือถาด
หากไม่มีสว่าน ให้ทำการตัดเป็นรูปตัว 'V' ที่ความลึก 15 ซม. ในจุดสุ่มตัวอย่างโดยใช้เสียม
ขจัดเศษดินหนาๆ จากบนลงล่างของหน้าตัดรูปตัว 'V' และวางในภาชนะที่สะอาด
