รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | แท่นเจาะแกน GK 200 | ความลึกของการเจาะ: | 200 เมตร |
---|---|---|---|
เส้นผ่านศูนย์กลางรูเจาะ: | 300 มม | พิมพ์: | แท่นขุดเจาะแกน |
ประเภทพลังงาน: | ดีเซล | แรงดันไฟฟ้า: | 220V/380V |
น้ำหนัก: | 620กก | มุมเจาะ: | 90-75 |
มีบริการหลังการขาย: | การสนับสนุนด้านเทคนิควิดีโอ | การรับประกัน: | 1 ปี |
แสงสูง: | เครื่องเจาะหินหลัก,เครื่องเจาะทางธรณีวิทยา |
GK 200 Core Drilling Rig ความลึก 200 เมตรพร้อมเครื่องยนต์ดีเซล 22 HP สำหรับวิศวกรรมสำรวจ

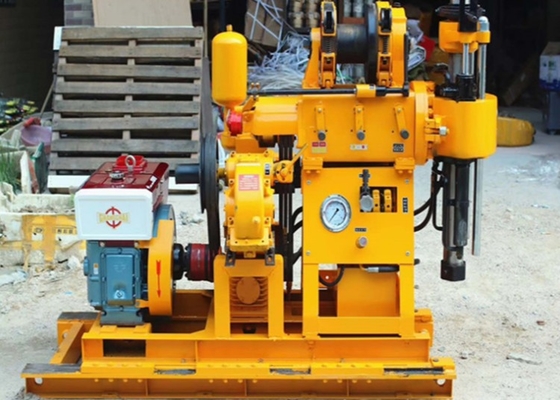

รายละเอียดสินค้าแท่นขุดเจาะแกน GK 200
เครื่องเจาะ Gk-200 ใช้กันอย่างแพร่หลายและการป้อนไฮดรอลิกซึ่งมีลักษณะของกำลังขนาดใหญ่ แรงยกขนาดใหญ่ (2T) และแรงบิดในการส่งสูง ความลึกในการเจาะ 200 เมตร และเส้นผ่านศูนย์กลางรู 295 มม.แท่นเจาะสำหรับการสำรวจทั่วไปและการตรวจสอบแหล่งแร่ดิน การสำรวจทางธรณีวิทยาทางวิศวกรรม และหลุมตรวจสอบโครงสร้างคอนกรีต
GK 200 Core Drilling Rig Tech Datas
เส้นผ่านศูนย์กลางรูเจาะ | 75,91,110,130,150,300มม |
เจาะลึก | 200,150,100,70,50,30ม |
เส้นผ่านศูนย์กลางท่อเจาะ | 42,50,60มม |
ช่วงมุม | 90°-75° |
ขนาด (ยาว * กว้าง * สูง) | 1433*697*1273มม |
น้ำหนัก (ไม่รวมหน่วยพลังงาน) | 525กก |
ไจเรเตอร์ | |
ความเร็วแกนหมุน (4 สปีด) | 71, 142, 310, 620 รอบ/นาที |
จังหวะแกนหมุน | 450มม |
ความเร็วสูงสุดของแกนหมุนขึ้น (ไม่มีโหลด) | 0.05 ม./วินาที |
ความเร็วสูงสุดของแกนหมุนลง (ไม่มีโหลด) | 0.067 ม./วินาที |
แรงป้อนสูงสุดของแกนหมุน | 15KN |
แรงยกสูงสุดของแกนหมุน | 25KN |
แรงบิดเอาต์พุตสูงสุดของแกนหมุน | 1.25KN.M |
รอก (กว้าน) | |
กำลังยกสูงสุด (เชือกเส้นเดียว) | 15KN |
ความเร็ว | 19, 38, 84, 168 รอบ/นาที |
ความเร็วเชิงเส้นของรอกกลอง (สองระดับ) | 0.166, 0.331, 0.733, 1.465m/s |
กลอง | 140มม |
ลวดสลิงขนาดเส้นผ่าศูนย์กลาง | 9.3ม |
ความสามารถของลวดสลิง | 35 ม |
เส้นผ่าศูนย์กลางเบรค | 252มม |
ความกว้างของสายพานเบรค | 50 มม |
ปั้มน้ำมัน | |
แบบอย่าง | YBC-12/125 |
จัดอันดับความดัน | 12.5 เมกะปาสคาล |
การกระจัด | 12มล./รอบ |
ความเร็วสูงสุด | 2000r/นาที |
พลังงาน (เครื่องยนต์ดีเซลหรือมอเตอร์) | |
รุ่น (เครื่องยนต์ดีเซล) | ZS1115 |
กำลังไฟ | 16.2กิโลวัตต์ |
ความเร็วสูงสุด | 2200r/นาที |
รุ่น (มอเตอร์) | Y160-4 |
กำลังไฟ | 11กิโลวัตต์ |
ความเร็วสูงสุด | 1460 รอบ/นาที |
ข้อดีของแท่นขุดเจาะแกน GK 200
ด้วยกลไกการป้อนไฮดรอลิก ปรับปรุงประสิทธิภาพการเจาะ ลดความเข้มแรงงานของคนงาน
อุปกรณ์นี้ติดตั้งลูกบอลบนกลไกการถือตลับเทปและแกนด้านข้าง 6 อัน สามารถเปลี่ยนแกนได้โดยไม่ต้องปิดเครื่อง ประสิทธิภาพในการทำงานสูง ปลอดภัยและเชื่อถือได้
ตกแต่งด้วยตัวบ่งชี้ความดันมาตรวัดความดันด้านล่างของรูและง่ายต่อการควบคุมสถานะภายในรู
ด้ามจับอยู่ตรงกลาง ใช้งานสะดวก
เครื่องเจาะมีข้อได้เปรียบของโครงสร้างที่กะทัดรัด ขนาดเล็ก น้ำหนักเบา เคลื่อนย้ายสะดวก สลายตัว และแข็งแรง เหมาะสำหรับพื้นที่ราบหรือภูเขา
ใช้ Kelly ขนาดใหญ่ท่อนำคู่เพิ่มความเสถียร
ขั้นตอนการเก็บตัวอย่างดิน
แบ่งเขตข้อมูลออกเป็นหน่วยที่เป็นเนื้อเดียวกันตามการสังเกตด้วยสายตาและประสบการณ์ของเกษตรกร
นำขยะออกจากพื้นผิวที่จุดสุ่มตัวอย่าง
ขับสว่านไถพรวนลึก 15 ซม. แล้ววาดตัวอย่างดิน
เก็บตัวอย่างอย่างน้อย 10 ถึง 15 ตัวอย่างจากหน่วยเก็บตัวอย่างแต่ละหน่วยและวางในถังหรือถาด
หากไม่มีสว่าน ให้ทำการตัดเป็นรูปตัว 'V' ที่ความลึก 15 ซม. ในจุดสุ่มตัวอย่างโดยใช้เสียม
ขจัดเศษดินหนาๆ จากบนลงล่างของหน้าตัดรูปตัว 'V' และวางในภาชนะที่สะอาด
