รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ชนิด: | แท่นขุดเจาะทดสอบดิน |
|---|---|---|---|
| ประเภทพลังงาน: | ดีเซล | หมายเลขรุ่น: | XY-1 |
| การใช้งาน: | น้ำดี | แรงดันไฟฟ้า: | 380V |
| เพาเวอร์ (W): | 11kw | ขนาด (L * W H *): | 2750 * 950 * 1600mm |
| น้ำหนัก: | 810kg | ได้รับการรับรอง: | ISO CE |
| เจาะลึก: | 150m | การประกัน: | ปีที่ 1 |
| แสงสูง: | อุปกรณ์การทดสอบตัวอย่างดินอุปกรณ์ทดสอบการเจาะดิน,soil testing drilling rig |
||

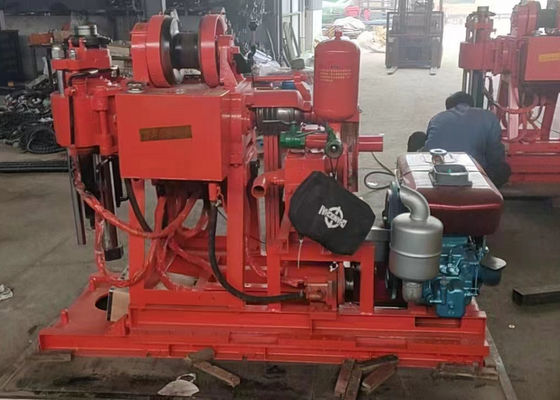

1.1 แอปพลิเคชันและขอบเขต
1.1.1 เหมาะสำหรับการขุดเจาะในการสำรวจการสำรวจทางธรณีฟิสิกส์การสำรวจถนนและอาคารการเจาะหลุมและวิศวกรรมการขุดเจาะอื่น ๆ
1.1.2 อัลลอย เหล็ก บิต กรวด และเหล็กหล่นสามารถเลือกได้ตามชั้นที่แตกต่างกัน
1.1.3 สามารถเจาะดินทราย 2-9 เกรดและชั้นหิน
1.1.4 ความลึกของการเจาะสูงสุดจะอยู่ที่ 100 เมตรและความลึกที่ลึกที่สุดจะต้องไม่เกิน 120m
1.2 คุณสมบัติ
1.2.1 กลไกการป้อนน้ำมันแรงดันน้ำมันสามารถปรับปรุงประสิทธิภาพการเจาะและลดความเข้มแรงงาน
1.2.2 กลไกการให้บัตรอวยพรที่ติดตั้งบนลูกบอลแทนที่เชยซึ่งสามารถดำเนินการได้โดยไม่หยุดคันใช้งานง่ายปลอดภัยและเชื่อถือได้
1.2.3 เกจวัดความดันรูระบุแรงดันที่สามารถเข้าใจสถานการณ์ภายในรูได้ง่าย
1.2.4 จัดการความเข้มข้นใช้งานง่าย
1.2.5 มันกะทัดรัด มีการติดตั้งสว่านปั๊มน้ำและเครื่องยนต์ดีเซลบนฐานเดียวกันซึ่งใช้พื้นที่ขนาดเล็ก
1.2.6 มันมีน้ำหนักเบาแข็งแรงในการย่อยสลายและง่ายต่อการลบและมันสามารถนำมาใช้ในที่ราบและภูเขา
| แท่นขุดเจาะ | |
| เส้นผ่าศูนย์กลางการเจาะ (มม.) | 110 |
| เจาะลึก (m) | 100 |
| เส้นผ่าศูนย์กลางท่อเจาะ (มม.) | 42 |
| มุมการเจาะ (°) | 90 ~ 75 |
| ขนาดอุปกรณ์ (L * B * H) | 1640 * 1030 * 1440 (มม.) |
| น้ำหนักแท่นขุดเจาะ (ยกเว้นเครื่องยนต์) | 500 |
| Gyrator | |
| ความเร็วแกน (สี่เกียร์) (รอบ / นาที) | 142 , 285 , 570 |
| แกนหมุน (มม.) | 450 |
| แกนไม่มีโหลดยกความเร็วในการเคลื่อนที่สูงสุด (m / s) | 0.05 |
| แกนไม่โหลดลดลงความเร็วการเคลื่อนไหวสูงสุด (m / s) | 0.067 |
| แรงดันป้อนสูงสุดแกนหมุน (KN) | 15 |
| แรงยกสูงสุดแกนหมุน (KN) | 25 |
| แรงบิดเอาต์พุตสูงสุดของแกนหมุน (KN • m) | 0.5 |
| ประกอบเครื่องกว้าน | |
| กว้านแรงยกสูงสุด (เชือกเดียว) (KN) | 10 |
| ความเร็วม้วน (รอบ / นาที) | 55110220 |
| ความเร็วรอบวงล้อ (m / s) | 0.42,0.84, 1.68 |
| เส้นผ่าศูนย์กลางรีล (มม.) | 145 |
| เส้นผ่าศูนย์กลางลวดสลิง (มม.) | 9.3 |
| เชือกลวดความหนาแน่น (m) | 27 |
| เส้นผ่าศูนย์กลางเบรก (มม.) | 230 |
| ความกว้างของวงเบรก (มม.) | 50 |
| ปั๊มน้ำ | |
| ประเภทปั๊ม | สูบเดี่ยวแนวนอนทำหน้าที่ดับเบิล |
| การกำจัดสูงสุด (มอเตอร์) (L / นาที) | 95 (77) |
| แรงดันใช้งาน (Mpa) | 0.7 |
| เส้นผ่าศูนย์กลางกระบอกสูบ (มม.) | 80 |
| ลูกสูบจังหวะ (มม.) | 100 |
| แรงดันสูงสุดที่อนุญาต (Mpa) | 1.2 |
| ปั้มน้ำมัน | |
| ประเภทปั้มน้ำมัน | ปั๊มเกียร์ |
| ความดันที่กำหนด (Mpa) | 12.5 |
| อัตราการไหล (มล. / r) | 20 |
| ความเร็วจัดอันดับ (รอบ / นาที) | 800-2500 |
| เครื่องยนต์ดีเซลหรือมอเตอร์ | |
| เครื่องยนต์ดีเซล | ZS1100 |
| กำลังไฟ (KW) | 12.1 |
| ความเร็วจัดอันดับ (รอบ / นาที) | 2200 |
| แรงดันสูงสุด (Mpa) | 11 |
